光學測量儀|一直以來在技術上領跑影像測量行業

由于弧齒錐齒輪齒面形狀復雜，傳統的測量方法主要是通過配對滾動檢測，觀察接觸區的大小和位置，定性地判斷齒輪的嚙合質量這種方法的檢驗結果往往難以正確地指導機床參數的修正，具有明顯的人為隨意性而采用影像測量儀測量弧齒錐齒輪則能夠定量地獲得相關誤差值，并能將理論研究成果(如齒面方程等)直接為齒輪加工的質量改善服務。

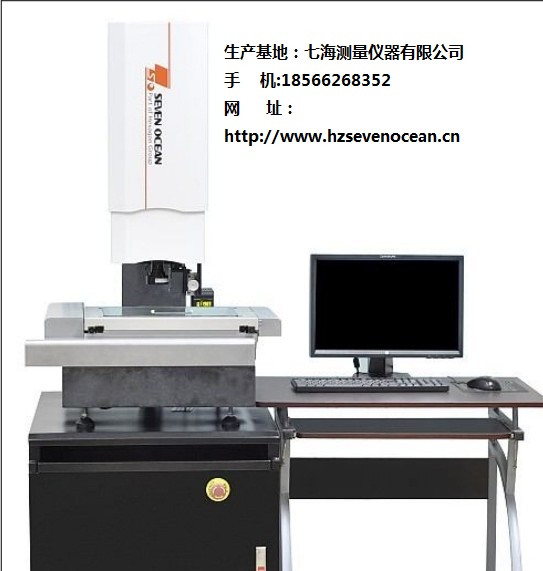

1、高精度大理石工作臺底座及立柱(QVP6050,QVP7060,QVP8070此三款機型立柱為鑄鋁)。

2、三軸臺灣上銀精密直線導軌和研磨級滾珠螺桿。配合高性能松下伺服馬達全閉環控制，高穩定性、高精度。

3、美國TEO彩色600線高清CCD。

4、可程控四杯八區LED表面光，直軸輪廓光

5、精密光學尺0.001mm。（選配開放式貼片光柵尺）

6、自主研發功能強大的全自動測量軟件，可自動編程測量。

7、自動變倍鏡頭,改變倍率后不需要重新校正

功能：包括三次元、二光學測量儀次元、工具顯微鏡、投影儀的功能。

功能強大的2D/3D測量系統

①發光學座標系統為基點測量產品的任意二維尺寸。

②探針座標系統為基點測量產品的三維空間及二維平面尺寸。

③采用相同的座標系統，使用測頭的光學測量儀三維測量可與影像二維混合使用或使用影像的二維平面與三維立體測量完美結合。

全自動編程：光學測量及探針測量可同時在一組編程中混合使用。

相關參數的測量及誤差評定

如圖1所示，將被測齒輪平放在影像測量儀工作臺上，使其安裝參考面與工作臺貼合，將其所在平面定義為測量坐標系的XOY平面，假定內孔軸線與齒輪軸線重合，并將其定義為Z軸根據輪齒的大小以及齒槽尺寸選用直徑為1 mm的測頭下面分別介紹錐距R、全齒高h、齒寬B、齒頂圓直徑da2、齒圈跳動△Fr、齒距偏差△fpt、光學測量儀齒距累積誤差△Fp, K個齒距累積誤差△Fpk、齒厚偏差等共9個指標的測量。

D錐距。錐距是分錐頂點沿分錐母線至背錐的距離。在這里我們采用間接測量法測錐距，即直接測量與該角(錐)度有關的若干長度量，再通過它們之間的函數關系計算得到被測角(錐)度。

七海測量是全球*儀器生產廠家海克思康計量集團影像測量儀器的銷售公司，電　話400-0752-090/手機:18566268352 七海測量運用海克思康計量集團的資源和技術優勢,引進先進的機械,電子,測頭,新型控制技術,軟件,傳感器等新技術,加大研發投入,引入現代化國際化企業管理休系,為中國用戶提供*性價的影像測量儀。

七海測量技術（深圳）有限公司的前身美國“七海光電”成立于1990年，位于紐約市，1999年在東莞設立影像測量儀研發中心，成為*家進入中國內地生產影像測量儀的國際專業品牌， “七海光電”曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。其產品已廣泛應用在通信、電子、汽車、塑膠，機械加工等行業，并且能夠根據用戶的特定需求，快速提供用戶定制化的產品和解決方案，成為中國領先的影像測量機供應商之一，不斷帶領中國影像測量行業屢創新高。

1999年至今-----

*家推出國產影像式測繪儀與進口品牌競爭；

*家推出電動CNC自動測量的影像式測繪儀與進口品牌競爭；

*家以純軟體功能實現無光柵工作平臺（世界多國專利），領先世界“解決”了阿貝誤差及遲滯誤差及遲滯誤差等世界其他絕大多數廠家無法解決的機械誤差；

*家推出專利虛擬夾具，在您的夾具不標準的情況下，仍然可以做精準的矩陣列測量、環形陣列測量及二次編程測量；

*家以Z軸補償原理真正實現影像3D功能并“解決”了因內應力造成的精度誤差困擾；

*家以多鏡頭聯動來實現精密測高功能（專利），此技術領先世界“解決”了影像式測量儀器無法快速并精準測量高度的困難；

*家以無死角旋轉照明（專利）來“解決”各種高難度光學測量；

現今加入海克斯康計量集團后的“七海光電”，將在“七海測量”名下，運用海克斯康計量集團的資源和技術優勢，引進先進的機械、電子、測頭、新型控制技術，軟件，傳感器等新技術，加大研發投入，引入現代國際化企業管理體系，為中國用戶提供*性價比、高效可靠的全新光學影像產品，并提供*的售后服務，同時也為全球光學影像市場注入新的產品。

“七海測量”是繼海克斯康計量集團在中國現有的兩個生產制造基地之后的第三個集研發、生產制造、銷售服務為一體的現代化生產研發中心。電話400-0752-090/手機:18566268352 “七海測量”將以海克斯康計量集團在中國過去十年的成功經驗和資源優勢為堅實基礎，在未來書寫新的輝煌篇章。

選擇七海光電的四大理由：

1.七海光電16年行業經驗全球領先！

1999年在東莞設立影像測量儀研究中心，成為*家進入中國內地生產影像測量儀的國際專業品牌，“七海光電” 曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。

2.高效可靠的全新光學影像產品

雙鏡頭實時導航測量系統，*影像定位測量導航系統，自動對焦功能,*家以多鏡頭聯動來實現精密測高功能(專利)，此技術領先世界"解決"了一般測量儀器無法快速并精準測量高度的困難。

3.專業的設計制造團隊

中國*合資品牌制造經廠商，國內*家生產影像測量儀，國際化的研發團隊為客戶量身定制設備和提供專業的解決方案。

4.完善的售后服務！

4.1.專業的工程師進行免費產品測量，儀器演示，提供最專業的解決方案

4.2.專業的售后團隊定時的跟蹤和快速的反應系統?

4.3.24小時免費的售后服務熱線
